本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油发电量冷库机组变照明配电箱的用处： 1、科学合理的分发电量。 2、利于对电源电路的关合操作方法。 3、有较高的健康安全护甲等级划分，能抽象化的提示电源电路的导通的状态。

项目名称：656KW柴油密度风能发交流接触器组单机配电箱主要元件明细清单
供电源箱具体开关元件请单
号码	简称	机型的规格	基层单位	用户	工厂
1	塑壳隔离开关	NXM-1250S/3300 1250A	台	1	正泰
2	电站冷水机组把控好器	HGM6110	只	1	众智
3	风能发动机的速比管理器	C2002	只	1	孚创
4	直流变压器电源线模块图片	DC24V	只	1	众智
5	小中间的继电商	HH54P    DC24V	只	2	正泰
6	长安小型中部按钮开关元件	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

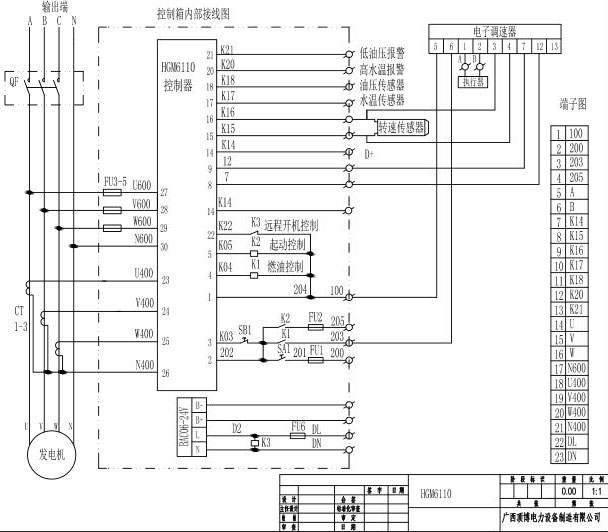

656KW广西顶博发电机组制造单机配电箱元件线路图
